Guia Rápido: Como Usar, Medir e Adaptar Ferramentas com Cone Morse.🔩

1. Entendendo o Cone Morse 📐

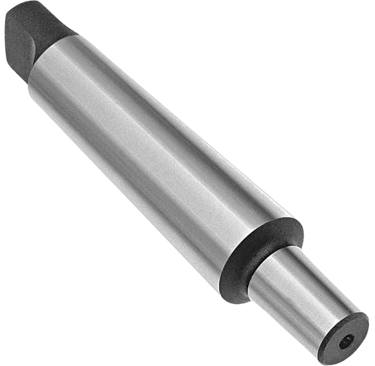

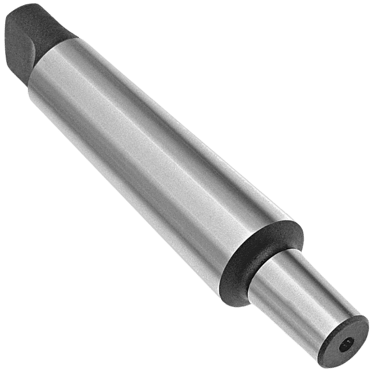

• O Cone Morse (MT - Morse Taper) é um sistema de encaixe cônico usado em máquinas como tornos e furadeiras.

• O encaixe é auto-travante: basta empurrar firmemente para fixar.

• Existem vários tamanhos: MT1, MT2, MT3, MT4... quanto maior o número, maior o diâmetro e comprimento do cone.

2. Identifique o Tipo de Cone

• Cone Morse (CM): muito usado em máquinas-ferramenta, brocas e mandris.

• Cone B ou J: encontrados em motores elétricos, sistemas especiais de fixação ou ferramentas importadas.

3. Como Medir

Para identificar o cone corretamente, use um paquímetro e meça

• CM:

  • D1 = diâmetro maior (parte externa da base do cone)

  • D2 = diâmetro menor (ponta do cone)

• Cone B ou J:

  • d1 = diâmetro menor

  • d2 = diâmetro maior

  • L = comprimento total do cone

4. Compare com a Tabela

• Use a tabela de Cone Morse para encontrar qual número corresponde às suas medidas (por exemplo: CM2, B12, J6).

• Verifique as colunas de diâmetros e comprimento para confirmar o modelo correto.

5. Como Adaptar

• Certifique-se de que o cone da ferramenta e o cone da máquina sejam compatíveis (mesmo número e tipo).

• Se necessário, utilize buchas adaptadoras para ajustar cones menores a fusos maiores (ex: de CM2 para CM3).

• Mantenha as superfícies limpas e sem óleo para garantir encaixe firme e seguro.

6. Dica Final

• Sempre que trocar de ferramenta, verifique o tipo de cone e faça a medição novamente. Um encaixe incorreto pode causar vibração, desgaste ou até acidentes.
